Шкаф «ПРС»
Шкаф «ПРС» предназначен для оперативного подключения оборудования бригадами подземно-ремонтных служб (ПРС) НГДУ.
Шкаф содержит входной автоматический выключатель, клеммник подвода питания, четыре выходных силовых трехфазных розетки, а также два клеммника для подключения потребителей.
Каждая из четырех розеток питания имеет свой автоматический выключатель на 63А и механическую блокировку, гарантирующую безопасное подключение нагрузочных разъемов.
Благодаря наличию 3-х силовых клеммников, обеспечивается возможность подсоединения нескольких шкафов ПРС куста «по цепочке» и стационарное подключение одного потребителя (например, СУС) к каждому шкафу. Монтируется шкаф на металлоконструкциях куста с помощью проушин.
Шкаф выполнен в вандалоустойчивом исполнении, дверь закрывается двумя механическими спецзамками.

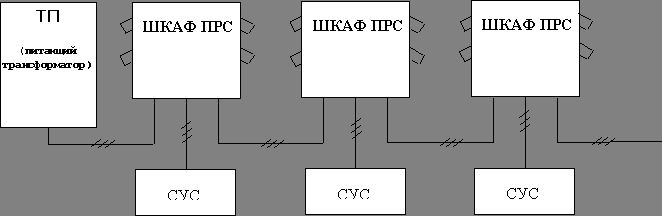

Схема подключения цепочки шкафов ПРС к питающему трансформатору
Технические данные
| Характеристика | Значение |
|---|---|
| Источник питания | 3-х фазная 4-х проводная сеть переменного тока |
| Номинальное напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Количество выходных розеток | 4 |
| Максимальный ток через каждый разъем, А, не более | 31,5 |
| Максимальный ток ввода, А, не более | 63 |
| Сопротивление изоляции, МОм, не менее | 100 |
| Электрическая прочность изоляции, В, не менее | 2500 |
| Температура окружающей среды, оС | -60…+40 |
| Исполнение | IP43 |
| Срок службы, лет | 12 |
| Гарантийный срок, месяцев | 24 |
| Габаритные размеры, не более, мм | 710х750х328 |
| Масса, не более, кг | 48 |
