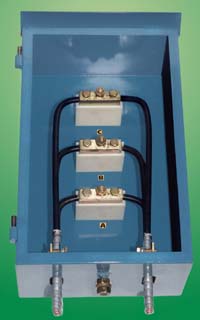

Коробка переходная клеммная «КПК-1М»
Переходная клеммная коробка КПК-1М предназначена для коммутации (ручных подключений и отключений) силовых кабелей ЭЦН при проведении технологических, регламентных или аварийных работ с ними.
Коробка рассчитана на ввод и подключение силовых трёхфазных кабелей типа КПБП, КРБК с сечением жил 16 и 25 квадратных миллиметров.
КПК -1М крепится с помощью хомутов к трубе Ø73 мм.
Коробка имеет пылебрызгозащитное исполнение и рассчитана на работу в условиях любого региона России и ближнего зарубежья.
По степени защиты от попадания твёрдых посторонних тел и проникновения воды, коробка соответствует степени защиты 1Р43 по ГОСТ 14254-2015.
Соответствует требованиям "Правил устройства электроустановок" и ГОСТ 12.2.007.0-75 и ГОСТ 12.1.030-81 в части электробезопасности.
Основные технические характеристики
| Характеристика | Значение |
|---|---|
| Коммутируемая линия | Трёхфазная, трёхпроводная |
| Номинальное линейное напряжение, кВ | 3,5 |
| Номинальный рабочий ток в фазах, А | 130 |
| Частота питающей сети, Гц | 50 |
| Сопротивление изоляции, не менее, МОм | 500 |
| Электрическая прочность изоляции, не менее, кВ | 10,5 |
| Гарантированное число коммутаций за срок службы, не менее | 100 |
| Диапазон рабочих температур,оС | -60...+40 |
| Степень защиты | IP43 |
| Габаритные размеры, не более, мм | 470х270х265 |
| Масса, не более, кг | 7,2 |
| Срок службы, лет | 12 |
| Гарантийный срок службы, лет | 2 |
